|
|
Большая Советская Энциклопедия (цитаты)
|
|
|
|
|

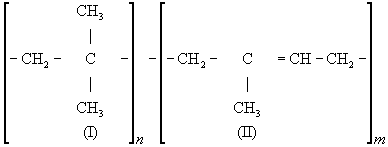

Бутилкаучук | Бутилкаучук (далее Б) синтетический каучук, продукт сополимеризации изобутилена () и небольшого количества (1—5%) изопрена () общей формулы:
Б получают катионной сополимеризацией мономеров в растворе метила или этила при температурах около —100°С (катализатор — Б — продукт светло-желтого цвета с плотностью 920 кг/м3 (0,92 г/см3), не растворимый в спиртах, эфирах, кетонах, дихлорэтане, анилине, нитробензоле, стойкий к действию воды. Б отличается низкой газопроницаемостью, уступая в этом отношении только полисульфидным каучукам: коэффициент газопроницаемости Б для и составляет соответственно 55 * 10-18,9,9 * 10-18 и 2,47 * 10-18 м2/(сек*н/м2) (5,5 * 10-8, 0,99 * 10-8 и 0,247 * 10-8 см2/(сек*кгс/см2)). Отсутствие двойных связей в большинстве звеньев макромолекул Б обусловливает стойкость Б к действию озона, света, но одновременно и замедленную вулканизацию каучука. (Галогенированием Б получают так называемый и значительно превосходящие исходный Б по скорости вулканизации.)
Б вулканизуют с помощью серы (в этом случае применяют ультраускорители), динитрозосоединений, алкилфенолоформальдегидных смол (см. Вулканизация). Способность Б к при растяжении позволяет получать на его основе ненаполненные резины с высокой прочностью. При введении активных наполнителей (главным образом саж) прочность не изменяется или в некоторых случаях даже уменьшается, но повышаются др. физико-механические свойства резин из Б (см. табл.).
Свойства ненаполненных (1) и с а женаполненн ы х (2) резин из отечественного бутилкаучука
Показатели
|
1
|
2
|
Прочность при растяжении, Мн/м2 (кгс/см2)
Модуль при растяжении 500%, Мн/м2 (кгс/см2)
Сопротивление раздиру, кн/м, или кгс/см
Твердость по ТМ-2, усл. ед.
|
23 (230.)
1,2(12)
9
30
|
23 (230)
11 (110)
85
65
|
Основное достоинства резин из Б — стойкость к действию многих агрессивных сред, в том числе щелочей, перекиси некоторых растительных масел, высокие диэлектрические свойства (удельное объемное электрическое сопротивление 1014 ом*м (1016 ом*см), диэлектрическая проницаемость 2,1—2,3), которые сохраняются после длительного пребывания резин в воде, газонепроницаемость, теплостойкость. Наибольшую теплостойкость имеют резины из Б, вулканизованные алкилфенолоформальдегидными смолами. Недостатки резин из Б — низкая эластичность по отскоку при комнатной температуре (~ 10%), высокие остаточные деформации сжатия, большое теплообразование при динамических воздействиях.
Б выпускают в виде брикетов массой около 30 кг. Торговые марки Б: БК (СССР), инджей-бутил, бюкар-бутил (США), эссо-бутил (Англия), пластюжил-бутил ( и др. Важнейшая область применения Б — производство шин. Кроме того, Б применяют в производстве различных резиновых изделий, стойких к действию высоких температур и агрессивных сред, прорезиненных тканей и др. Мощности производства Б в капиталистических странах в 1970 составляли ~360 тыс. т.
Лит. см. при ст. Каучуки синтетические. |
Для поиска, наберите искомое слово (или его часть) в поле поиска
|
|
 |
 |
 |
|
|
|
Новости 21.11.2024 15:22:07
|
|
|
|
|
|
|
|
|
|
|
